Hoe verbind ik mijn filterpomp en warmtepomp met mijn zwembad?

Heb jij een EXIT zwembad met een cartridge filterpomp, een zandfilterpomp of één van deze pompen gecombineerd met een warmtepomp? En zit je te puzzelen hoe de bijbehorende slangen aangesloten moet worden? Met het stappenplan en de instructie afbeeldingen in deze blog is het aansluiten van jouw zwembadpomp(en) een fluitje van een cent!

Voordat je begint

We raden je aan om je zwembadpomp(en) aan te sluiten tijdens het vullen van het bad, vóórdat het water bij de onderste aansluiting in de zwembadwand is. We begrijpen dat je graag een duik neemt, maar aansluiten gaat eenvoudiger boven water! Wil je jouw filterpomp en eventueel warmtepomp toch later aansluiten? Doe dit dan met zijn tweeën. Eén van jullie kan dan elke slang die aan het zwembad bevestigd wordt omhooghouden zodat het zwembad niet leegloopt.

Handig om vooraf te weten: zowel een cartridge filterpomp als een zandfilterpomp wordt geleverd met twee slangen. Eén om het water van je zwembad naar de pomp te laten stromen en één om het gefilterde water terug het bad in te laten stromen. Deze slangen zijn identiek; het maakt niet uit welke slang je waar gebruikt. Heb je ook een warmtepomp? Dan heb je een extra slang om aan te sluiten. Deze wordt met de warmtepomp meegeleverd en kan er anders uitzien, maar ook hiervoor geldt dat het niet uitmaakt welke slang waar gebruikt wordt.

Hoé je de slangen bevestigt lees en zie je hieronder. Naast de loop van slangen zie je in elke afbeelding de richting van het water, aangegeven met groene pijlen.

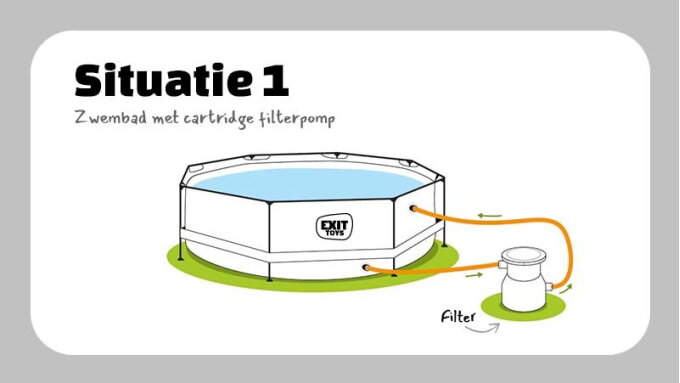

Aansluiten van een zwembad cartridge filterpomp

Stap 1

Zorg dat de filterpomp op een stevige en egale ondergrond staat, plaats een cartridge in de filterpomp en bevestig de meegeleverde pomponderdelen zoals omschreven in de handleiding.

Stap 2

Bevestig één van de aansluitslangen enerzijds aan de onderste aansluiting in de zwembadwand (de “zwembaduitlaat”) en de andere zijde aan de bovenste aansluiting van de filterpomp. Doe dit middels de meegeleverde klemmen. Via deze slang gaat het water uit je zwembad naar de filterpomp.

Stap 3

Bevestig de tweede aansluitslang enerzijds aan de bovenste aansluiting in de zwembadwand (de “zwembadinlaat”) en de andere zijde aan de onderste aansluiting van de filterpomp. Ook dit doe je met de meegeleverde klemmen. Via deze slang gaat het gefilterde water terug het zwembad in.

Stap 4

Zorg ervoor dat er geen luchtbellen in de cartridge filterpomp zitten: draai de schroef bovenop de pomp iets open tot er water uitkomt. Daarna draai je de schroef weer dicht. Dit wordt ook wel “ontluchten” genoemd.

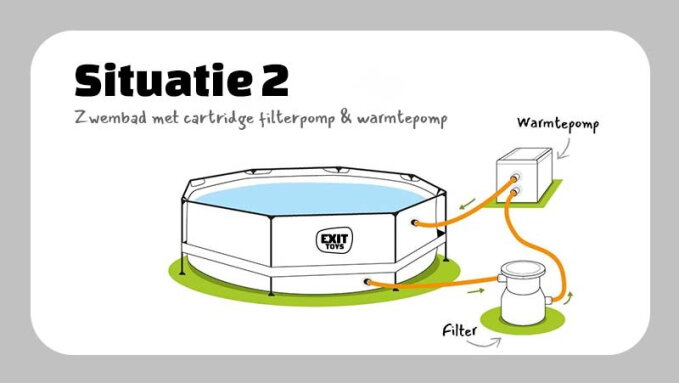

Aansluiten van een cartridge filterpomp én warmtepomp

Stap 1

Volg de instructies voor het aansluiten van de cartridge filterpomp (situatie 1) tot en met stap 2. Plaats de warmtepomp op een stevige ondergrond en zorg dat lucht uit de pomp aan de voorzijde weggeblazen kan worden. Draai vervolgens de meegeleverde tuitjes (“slangpilaren”) op de aansluitingen van de warmtepomp. Denk hierbij ook aan de afdichtringen die in slangpilaren horen.

Stap 2

Bevestig de tweede aansluitingslang enerzijds aan de onderste aansluiting van de filterpomp en de andere zijde aan de onderste aansluiting van de warmtepomp. Doe dit met de meegeleverde klemmen. Via deze slang gaat het gefilterde water naar je warmtepomp.

Stap 3

Bevestig de derde aansluitslang enerzijds aan de bovenste aansluiting in de zwembadwand (de “zwembadinlaat”) en de andere zijde aan de bovenste aansluiting van de warmtepomp. Ook dit doe je met de meegeleverde klemmen. Via deze slang gaat het gefilterde én verwarmde water terug je zwembad in.

Stap 4

Zorg ervoor dat er geen luchtbellen in de cartridge filterpomp zitten: draai de schroef bovenop de pomp iets open tot er water uitkomt. Daarna draai je de schroef weer dicht.

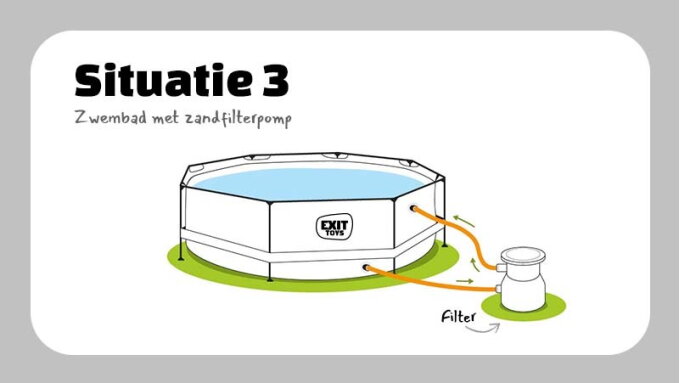

Aansluiten van een zwembad zandfilterpomp

Stap 1

Zorg dat de filterpomp op een stevige en egale ondergrond staat, plaats zand in de pomp en volg de instructies zoals omschreven in de handleiding.

Stap 2

Bevestig één van de aansluitslangen enerzijds aan de onderste aansluiting in de zwembadwand (de “zwembaduitlaat”) en de andere zijde aan de onderste aansluiting van de filterpomp. Doe dit met de meegeleverde klemmen. Via deze slang gaat het water uit je zwembad naar de filterpomp.

Stap 3

Bevestig de tweede slang enerzijds aan de bovenste aansluiting in de zwembadwand (de “zwembadinlaat”) en de andere zijde aan de bovenste aansluiting van de filterpomp. Ook dit doe je met de meegeleverde klemmen. Via deze slang gaat het gefilterde water terug het zwembad in.

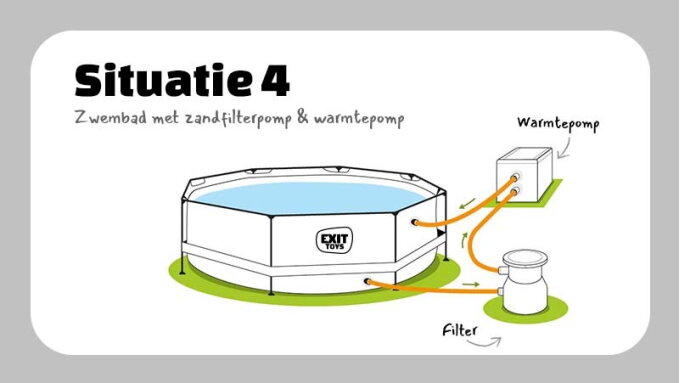

Aansluiten van een zandfilterpomp én warmtepomp

Stap 1

Volg de instructies voor het aansluiten van de zandfilterpomp (situatie 3) tot en met stap 2. Plaats de warmtepomp op een stevige ondergrond en zorg dat lucht uit de pomp aan de voorzijde weggeblazen kan worden. Draai vervolgens de meegeleverde tuitjes (“slangpilaren”) op de aansluitingen van de warmtepomp. Denk hierbij ook aan de afdichtringen die in slangpilaren horen.

Stap 2

Bevestig de tweede aansluitslang enerzijds aan de bovenste aansluiting van de filterpomp en de andere zijde aan de onderste aansluiting van de warmtepomp. Maak vast met de meegeleverde klemmen. Via deze slang gaat het gefilterde water naar je warmtepomp.

Stap 3

Bevestig de derde aansluitslang enerzijds aan de bovenste aansluiting van het zwembad (de “zwembadinlaat”) de andere zijde aan de bovenste aansluiting van de warmtepomp. Bevestig wederom aan elke kant van deze slang een klem. Via deze slang gaat het gefilterde én verwarmde water terug je zwembad in.

Maak het jezelf eenvoudig met stopdoppen

Is je zwembad volledig gevuld en wil je voorkomen dat er water lekt tijdens het aansluiten van je zwembadpomp(en)? Bevestig dan elke slang eerst aan de zijde van het bad en verwijder – terwijl iemand anders de slangen omhooghoudt - de adapters van de binnenzijde van het bad. Plaats hier stopdoppen. Deze worden bij het zwembad geleverd. Vervolgens kun je de slangen eenvoudig aan de zwembadpomp(en) bevestigen zonder dat je tuin in een zwembad verandert!

Onze EXIT klantenservice helpt je graag!

Kun je na het lezen van de instructies nog hulp gebruiken? Of heb je een andere vraag? Laat het ons weten! Onze klantenservice staat voor je klaar. Neem contact met ons op via de chat, bel naar 0800 - 29585 of mail naar info@exittoys.nl. Je hoort binnen 24 uur van ons.
